齿辊破碎机

　　破碎设备是当代飞速发展的工业矿物煤炭加工领域中一个重要的环节，齿辊式破碎机就是破碎机械设备应用非常广泛的一种。90年代后，随着我国改革开放力度的加大，煤的销售市场也发生了较大的变化。人们对选煤技术及设备提出了更高的要求。其中包括对煤碎后产品中降低细颗粒含量、产品粒度的均匀性、减少过限粒度、增大处理能力等，从而推动了破碎机技术的发展和进步。中厚机械齿辊式破碎机主要采用特殊耐磨齿辊高速旋转对物料进行劈裂破碎(传统齿辊破碎机采用低速挤压破碎)，形成了高生产率的机理。齿辊牙可分双齿、单齿、四齿，齿牙的形状可以根据客户要来选择。齿辊破碎机广泛用于煤炭、冶金、矿山、化工、建材等行业更适用于大型煤矿或选煤厂原煤(含矸石)的破碎行业。适用中低硬度以下的脆性物料，如烟煤、无烟煤、褐煤及煤矸石，也可用于烧结矿、焦炭、炉渣、页岩及石灰石等物料。

齿辊破碎机组成：

　　齿辊破碎机由传动装置，机架部分，破碎齿辊，机械弹簧装置，联动机构等组成。为了保证齿辊破碎机正常工作，需要经常检查轴承的润滑情况。滑动轴承常采用油杯加油或定期由人工注入稀油，滚动轴承则定期注油进行润滑。

齿辊破碎机工作原理：

　　辊式破碎机，双齿辊破碎机由单台或者多台电机带动破碎机两侧皮带轮，使齿辊做相向转动，符合两齿辊间隙的物料自动落下，大于两齿辊的物料在齿辊上受到组合破碎(劈、搓折、击)从而达到所需粒度的要求。根据粒度和产量要求，两辊之间可以调节。具有筛分和破碎双重功能，两齿辊轴固定安装,它们的相对运动如同一个旋转的格筛,满足粒度要求的物料首先由齿辊或齿辊与衬板间隙漏下实现初步筛分,从而可以避免那部分物料经过辊齿的再破碎,既降低了物料的过破碎率和能耗,又减少了辊齿的破碎时间,延长了使用寿命。

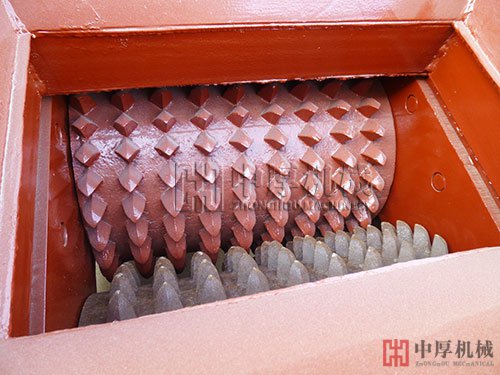

齿辊破碎机示意图

齿辊破碎机优点：

　　1、低耗能、少污染、过粉碎量小、产品粒度均匀并满足与之相配套的新设备。

　　2、强制下料，不粘不堵，适合黏性物料和含水分较高的物料。

　　3、齿辊上的破碎板采用拼装式和整体式两种，辊牙采用特殊耐磨材料，寿命比普通的长2-3倍。

　　4、整机结构紧凑，机体高度低，冲击负荷小，有效保护了机器的使用寿命和生产噪音的困绕。

　　5、装配灵活,维修方便，齿牙的磨损达到程度时可以进行个别更换,速度快,从而减少停机时间,降低生产成本。

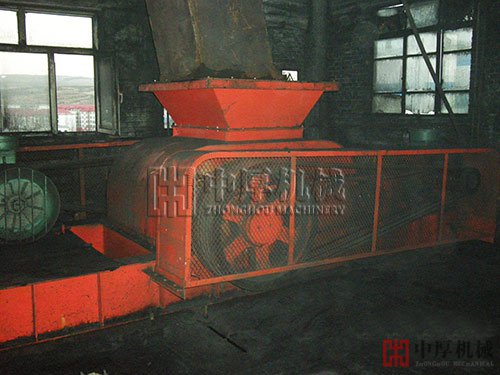

齿辊破碎机破煤现场

齿辊破碎机技术参数
