高频筛

　　高频筛效率高、振幅小、筛分频率高的选矿分级设备，在选矿厂和球磨机、螺旋分级机成组合，是细粒物料分级的有效筛分设备。广泛用于铁矿、锡、钨、钽、铌砂等选矿厂的筛分或分级作业。

高频筛组成

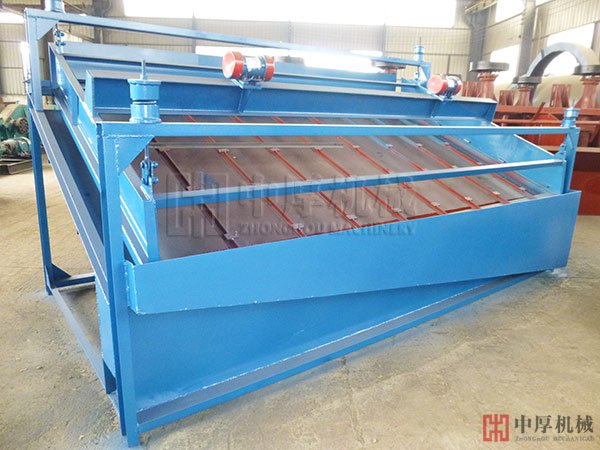

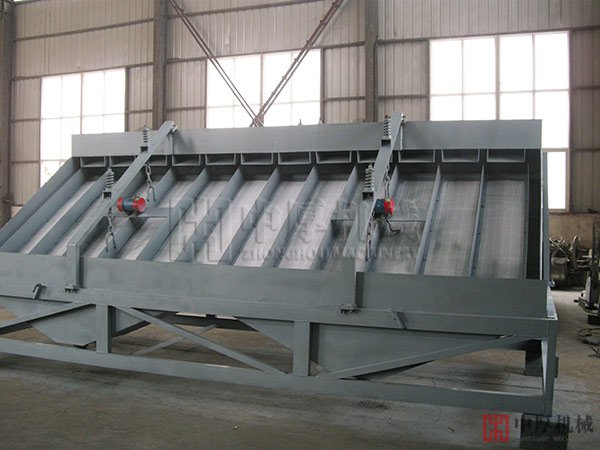

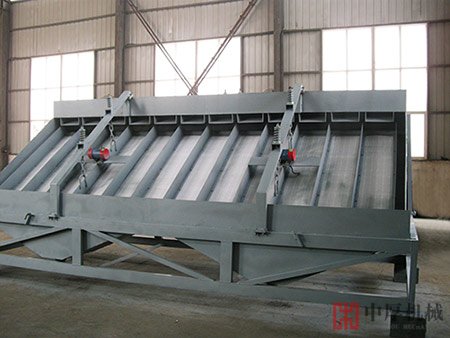

　　高频筛(高品筛)由激振器、矿浆分配器、筛框、机架、悬挂弹簧和筛网等部件组成。

高频筛工作原理

　　由于高频振动筛采用了高频率，一方面破坏了矿浆表面的张力和细粒物料在筛面上的高速振荡，加速了大密度(比重)有用矿物和析离作用，增加了小于分离粒度物料与筛孔接触的概率。从而造成了较好的分离条件，使小于分离粒度的物料，特别是比重大的物粒和矿浆一起透过筛孔成为筛下产物。 适当的给料浓度、给料粒度(-200目粒级含量)、以及需求筛下粒度与给料粒度之差小于30个百分点的条件下，筛分效率高达70%以上。由于筛分效率高，可大幅度降低循环负荷和筛上物中合格粒级含量，从而提高磨机的处理能力(一般可提高5～10%)。筛分过程对筛下物粒度控制严格，消除过粗矿粒对精矿品位的不利影响;另外矿浆在筛面高频小振幅振荡作用下，有按密度分层的作用，高密度小颗粒易于沉降至筛面而透筛，因此可明显提高筛下物的品位。

高频筛性能特点

　　1、筛机采用全新原理设计，是一种全新结构的筛面振动筛分设备，一般采用聚氨酯或不锈钢筛板。

　　2、激振器通过传动机构驱动筛面作高频振动、筛箱静止。振动系统设计在近共振状态工作，整机经过减振支承，使地面基本不承受动载荷，筛机不需要制做基础，直接安装在坚实平整的地面上或普通钢结构平台即可正常工作。

　　3、筛面振动频率50Hz，振幅0~2毫米，振动强度为重力加速度的8～10倍，是一般机械振动筛振动强度的2～3倍。筛面不易堵孔，筛分效率高，处理能力大。特别适用于细粒粉体物料的筛分。分级粒度0.074～1mm。

　　4、筛面由三层不同的柔性筛网组成。底层钢丝绳芯聚氨酯网为支撑网，上面铺设丝径和网孔皆不相同的双层不锈钢丝编织复合网。复合网上层为工作网，与物料直接接触进行筛分工作，复合网下层为底网，用于分散受力和传递振动，以保证工作网的高筛分效率和延长使用寿命。筛网两端有挂钩，便于筛网装卸和调整张紧度。入料缓冲筛板使矿浆分散均布，避免直接冲击筛网造成损坏。

　　5、筛机安装角度方便可调，对选矿厂的湿法筛分安装倾角一般为25 ±2°。根据所需矿物粒度调整晒面倾角，倾角接近55°时，细度可达300目， 筛分效率可达75%左右。

　　6、振动传动系统采用弹性材料柔性连结，长期运转工作可靠;筛机为节能产品，耗能低。

　　7、筛箱侧板采用钢板整体折弯成型，既提升筛机整体刚度和工作可靠性，设备外形更为美观。

高频筛技术参数
