皮带输送机

　　皮带输送机(又称胶带输送机、带式输送机 )是一种摩擦驱动以连续方式运输物料的机械。中厚机械集团公司在设计与研发上不断完善，技术与创新上不断提高，现皮带输送机已成为物料搬运系统机械化和自动化不可缺少的组成部分。根据输送工艺要求，可以单台输送，也可多台组成或与其他输送设备组成水平或倾斜的输送系统，以满足不同布置形式的作业线需要。皮带输送机具有输送能力强，输送距离远，结构简单易于维护，能方便地实行程序化控制和自动化操作。广泛地应用在冶金、煤炭、交通、水电、化工、建材、电力、轻工、粮食、港口、船舶等部门,是人工制砂生产线、石料生产线、石料生产线中不可缺少的设备。

皮带输送机结构组成：

　　皮带输送机由机架、输送带、托辊、滚筒及驱动装置、制动器、张紧装置、装载、卸载、清扫器等装置组成。

皮带输送机工作原理：

　　皮带输送机主要由两个端点滚筒及紧套其上的闭合输送带组成。带动输送带转动的滚筒称为驱动滚筒(传动滚筒);另一个仅在于改变输送带运动方向的滚筒称为改向滚筒。驱动滚筒由电动机通过减速器驱动，输送带依靠驱动滚筒与输送带之间的摩擦力拖动。驱动滚筒一般都装在卸料端，以增大牵引力，有利于拖动。物料由喂料端喂入，落在转动的输送带上，依靠输送带摩擦带动运送到卸料端卸出。

皮带输送机特点：

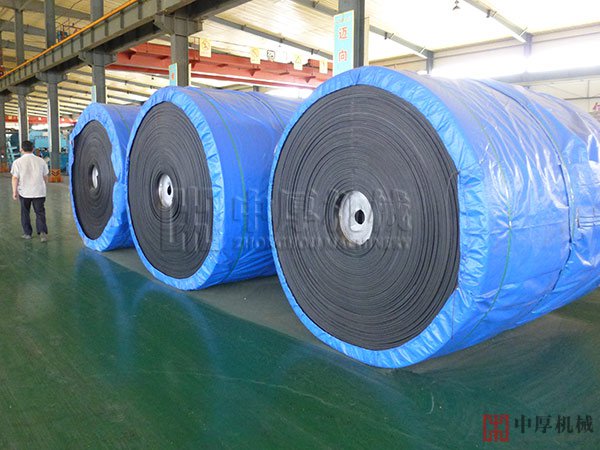

　　1、常用的有橡胶带和塑料带两种。橡胶带适用于工作环境温度-15～40℃之间。物料温度不超过50℃，超过50℃以上订货时需告知厂家，可以选用耐高温输送带。向上输送散粒料的倾角12°～24°。对于大倾角输送可用裙边带。塑料带具有耐油、酸、碱等优点，但对于气候的适应性差，易打滑和老化。

　　2、托辊有槽形托辊、平形托辊、调心托辊、缓冲托辊。槽形托辊(由3个辊子组成)支承承载分支，用以输送散粒物料;调心托辊用以调整带的横向位置，避免跑偏;缓冲托辊装在受料处，以减小物料对带的冲击。

　　3、滚筒分驱动滚筒和改向滚筒。驱动滚筒是传递动力的主要部件。分单滚筒(胶带对滚筒的包角为210°～230°)、双滚筒(包角达350°)和多滚筒(用于大功率)等。

　　4、张紧装置其作用是使输送带达到张力，以免在驱动滚筒上打滑，并使输送带在托辊间的挠度保证在规定范围内。

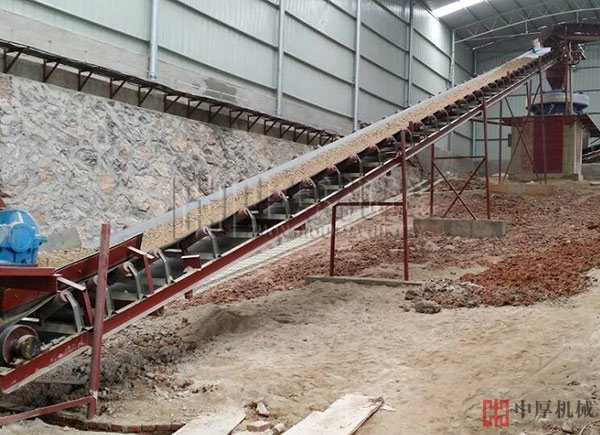

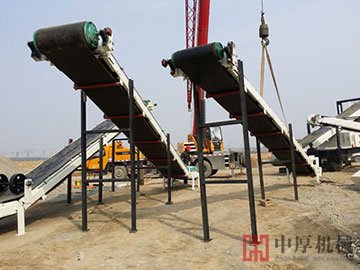

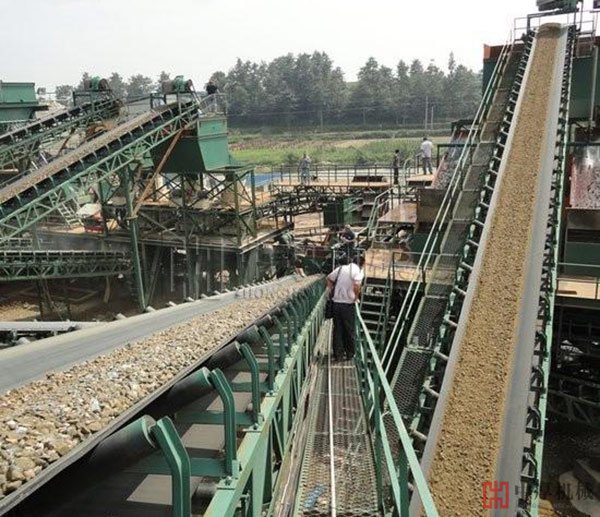

皮带输送机使用现场

皮带输送机常见跑偏处理

　　1、调整承载托辊组皮带机的皮带在整个皮带输送机的中部跑偏时可调整托辊组的位置来调整跑偏;在制造时托辊组的两侧安装孔都加工成长孔，以便进行调整。具体调整方法，具体方法是皮带偏向哪一侧，托辊组的哪一侧朝皮带前进方向前移，或另外一侧后移。

　　2、安装调心托辊组。调心托辊组有多种类型如中间转轴式、四连杆式、立辊式等其原理是采用阻挡或托辊在水平面内 方向转动阻挡或产生横向推力使皮带自动向心达到调整皮带跑偏的目的。一般在皮带输送机总长度较短时或皮带输送机双向运行时采用此方法比较合理，原因是较短皮带输送机更容易跑偏并且不容易调整。而长皮带输送机不采用此方法，因为调心托辊组的使用会对皮带的使用寿命产生的影响。

　　3、调整驱动滚筒与改向滚筒位置。驱动滚筒与改向滚筒的调整是皮带跑偏调整的重要环节。因为一条皮带输送机至少有2到5个滚筒，所有滚筒的安装位置垂直于皮带输送机长度方向的中心线，若偏斜过大必然发生跑偏。其调整方法与调整托辊组类似。对于头部滚筒如皮带向滚筒的右侧跑偏，则右侧的轴承座应当向前移动，皮带向滚筒的左侧跑偏，则左侧的轴承座应当向前移动，相对应的也可将左侧轴承座后移或右侧轴承座后移。尾部滚筒的调整方法与头部滚筒刚好相反。调整方法。经过反复调整直到皮带调到较理想的位置。在调整驱动或改向滚筒前准确安装其位置。

　　4、胀紧处的调整。皮带胀紧处的调整是皮带输送机跑偏调整的一个非常重要的环节。重锤胀紧处上部的两个改向滚筒除应垂直于皮带长度方向以外还应垂直于重力垂线，即保证其轴中心线水平。使用螺旋胀紧或液压油缸胀紧时，胀紧滚筒的两个轴承座应当同时平移，以保证滚筒轴线与皮带纵向方向垂直。具体的皮带跑偏的调整方法与滚筒处的调整类似。

　　5、转载点处落料位置对皮带跑偏的影响。转载点处物料的落料位置对皮带的跑偏有非常大的影响，尤其在两条皮带机在水平面的投影成垂直时影响更大。通常应当考虑转载点处上下两条皮带机的相对高度。相对高度越低，物料的水平速度分量越大，对下层皮带的侧向冲击也越大，同时物料也很难居中。使在皮带横断面上的物料偏斜，导致皮带跑偏。如果物料偏到右侧，则皮带向左侧跑偏，反之亦然。在设计过程中应尽可能地加大两条皮带机的相对高度。在受空间限制的移动散料输送机械的上下漏斗、导料槽等件的形式与尺寸更应认真考虑。一般导料槽的的宽度应为皮带宽度的三分之二左右比较合适。为减少或避免皮带跑偏可增加挡料板阻挡物料，改变物料的下落方向和位置。

　　6、双向运行皮带输送机跑偏的调整。双向运行的皮带输送机皮带跑偏的调整比单向皮带输送机跑偏的调整相对要困难许多，在具体调整时应先调整某一个方向，然后调整另外一个方向。调整时要仔细观察皮带运动方向与跑偏趋势的关系，逐个进行调整。重点应放在驱动滚筒和改向滚筒的调整上，其次是托辊的调整与物料的落料点的调整。同时应注意皮带在硫化接头时应使皮带断面长度方向上的受力均匀，在采用导链牵引时两侧的受力尽可能地相等。

皮带输送机技术参数
