选矿摇床

摇床简介

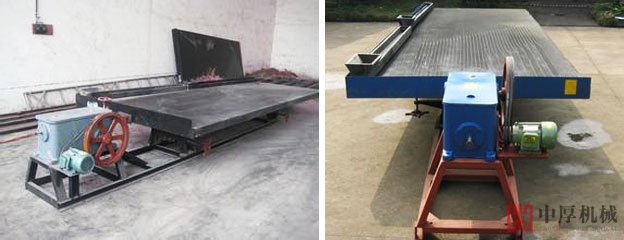

　　6-S摇床是重力选矿的主要设备之一，重力选矿设备依据矿石类型可使用选矿摇床系列、螺旋溜槽、跳汰机等。中厚机械研制了LS型(6-S型)等新式玻璃钢摇床以取代木质床面，性能良好，运转可靠，选别指标优良，在材质、结构、制造工艺等方面与木质床面不同，是对传统木质床面的重大革新，确定批量生产推广使用。广泛用于选别2-0.02毫米矿砂及矿泥级别的铁、锡、钨、钽、铌、锰、铬、钛、铋、铅、金等有色、黑色、稀贵金属矿物，选别4-0.02毫米的硫铁矿：适当改换床条型式后选别末煤和煤泥：以及分选其它具有足够比重差及粒度组成合适的混合物料。还可用于粗选、扫选等不同作业，选别粗砂(2-0.5mm)、细砂(0.5-0.074mm)、矿泥(-0.074)等不同粒级。

摇床的结构

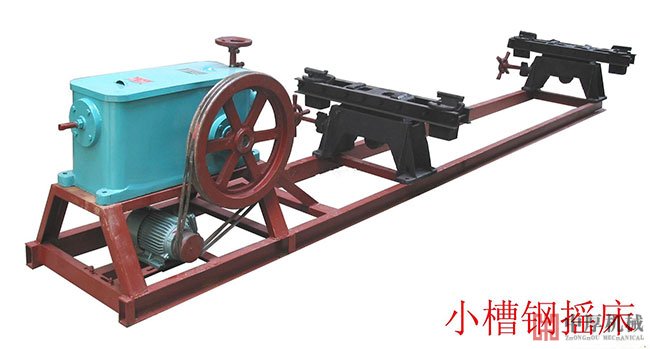

　　被摇床主要由床头、电动机、调坡器、床面、矿槽、水槽、来复条以及润滑系统等八个部分组成。

摇床工作原理：

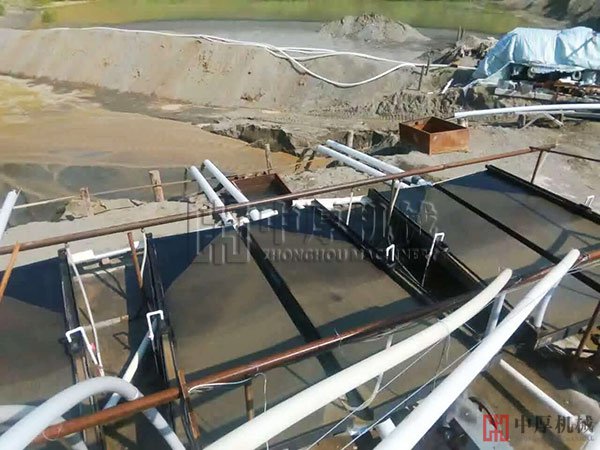

　　摇床的选矿过程是在具有来复条的倾斜床面上进行的，矿粒群从床面上角的给矿槽送入，同时由给水槽供给横向冲洗水，于是矿粒在重力，横向流水冲力，床面作往复不对称运动所产生的惯性和摩擦力的作用下，按比重和粒度分层，并沿床面作纵向运动和沿倾斜床面作横向运动。因此，比重和粒度不同的矿粒沿着各自的运动方向逐渐由A边向B边呈扇形流下，分别从精矿端和尾矿侧的不同区排出，被分成精矿，中矿和尾矿。

摇床特点：

　　1、刚度、强度大、变形小。

　　2、吸水率低、不增重。

　　3、工作表面不易损坏、耐磨性好、维修量小。

　　4、不吸潮泡肿、不霉烂、无虫蛀。

　　5、抗化学腐蚀、耐酸碱、不忌矿浆中的药剂。

　　6、耐气候型好、形状稳定、不干裂。

　　7、选别性能良好、指标稳定。

　　8、保留了木质床面的装配尺寸、两者可互换安装。

摇床技术参数
