跳汰机

　　跳汰机是选矿设备里重力选矿设备，重力选矿设备依据矿石类型可使用跳汰机系列、螺旋溜槽、摇床等。跳汰机选矿属于深槽分选作业，它用水作为选矿介质，利用所选矿物于脉石的比重区别，水流通过筛板进入跳汰室，使床层升起并略呈松散装态，密度大的颗粒因局部压强及沉降速度较大而进入低层，密度小的颗粒转移到上层水流下降时，密度大的细小颗粒还通过渐紧密的床层间隙进入下层，进行分选，跳汰机多属于隔膜式，冲程和冲次根据所选矿物的比重，可以灵活调节。处理金属矿石时给矿粒度上限可达30—50 mm，回收的粒度下限为0.2-0.075 mm。选煤的处理粒度范围为100~0.5 mm。广泛用于砂金矿、赤铁矿、褐铁矿、锰矿、钨矿、锡矿、铅矿、锑矿、铬铁矿、汞矿、镍矿、硫铁矿、镜铁矿、重晶石、萤石、石榴石等金属非金属的重力选矿。也可用于处理铬渣、硅锰渣、镍渣、铜渣、菱铁矿渣等。

　　中厚机械生产的跳汰机有新型复合跳汰机、梯形跳汰机、大颗粒跳汰机、下动式跳汰机、锯齿波跳汰机。

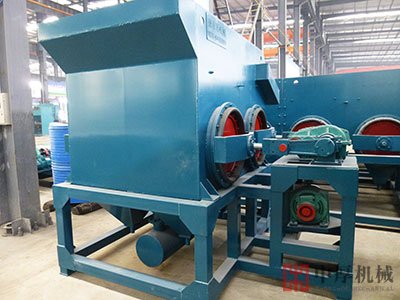

新型复合跳汰机

　　该机采用复合箱体，可调节曲柄连杆结构，正弦波摇臂，做正弦摇摆运动。从而通过一组连接件使复合箱体的上下箱体从相反向上下做正弦波运动;同时使倒装置的橡胶复膜做开合运动，将箱体内的水产生同期性的升降波动。提高了选矿的效率、品位、回收率及产能，同时又节约了大量用水，日处理原矿可达2000 吨。

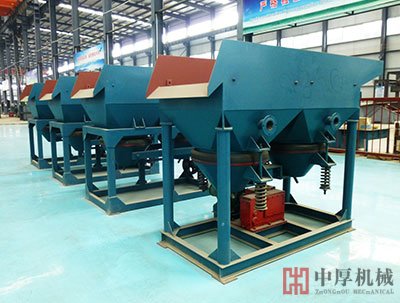

梯形跳汰机

　　又叫侧动式隔膜跳汰机，是一种大型的跳汰机设备，具有四个独立的跳汰机选矿槽，每槽可独立调节，跳汰面呈梯形，具有很高的回收率和处理量。

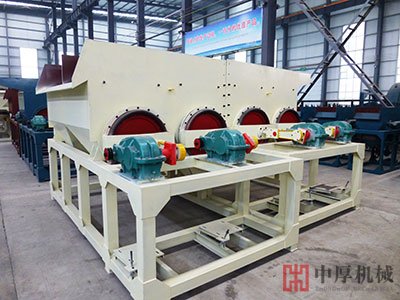

大颗粒跳汰机

　　大颗粒跳汰机入选粒度可达30mm，具有上下同时排料，连续工作的选矿特点，是目前应用广泛的大颗粒跳汰机。 该机节能，环保，入选粒度范围宽，0-30mm粒级矿物可不分级入选，上下同时排料，精矿可分级排出，连续工作性能稳定，采用高耐磨工艺，设备使用寿命长。

下动式系列跳汰机

　　下动式圆锥隔膜跳汰机的一种，采用偏心连杆机构，具有上升水流稳定有力的特点，该机具有单机处理量大，占地面积小，回收率高的选矿优势。　下动式跳汰机可分为两段，每段有跳汰室和隔膜室，但隔膜室位于跳汰室之下，隔膜式是一个可动的倒立锥体，用橡皮圈与跳汰室下部的锥形部分相连，可动锥体与摇动框相连，摇动框与机架铰接，偏心连杆装置的连杆和摇动框架的一端相连，由于偏心传动机构带动摇动框架摇动，从而带动两个可动锥体交替上下往复运动。于是在跳汰机中形成上升下降水流。筛下水由水管从跳汰室侧壁给入，重产物由可动锥体底部的阀门排出。

锯齿波系列跳汰机

　　锯齿波跳汰机属于单列双室下动式锯齿波跳汰机，该机是在下动式跳汰机的基础之上研发和改进的机型，因其产生的跳汰周期曲线呈锯齿波形，采用凸轮机构传动，产生的锯齿波形跳汰周期曲线使上升水流均匀，下降水流迅急，有效提高了细粒级重矿物的回收率，对细粒度物料的选矿效果好，并且具有省水和连续工作的特点。

跳汰机技术参数

新型复合跳汰机

梯形跳汰机

大颗粒跳汰机

下动式系列跳汰机

锯齿波系列跳汰机
