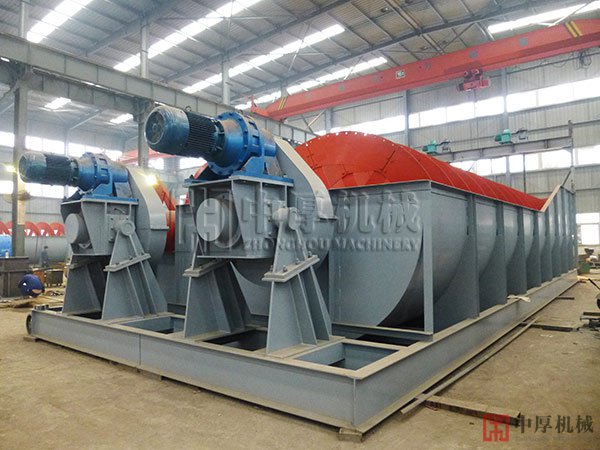

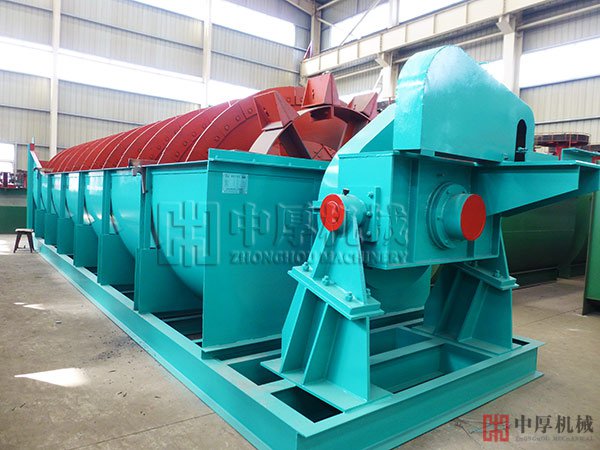

螺旋分级机

　　螺旋分级机在选矿厂用于同磨矿机组成闭路的分级机，其结构简单，工作平稳，操作方便，返砂含水量低，便于与磨机自流返砂，常用于湿式磨矿作业的预先分级、控制分级。主要分为高堰式单螺旋和双螺旋，沉没式单螺旋和双螺旋。按分级液面的高低可分为高堰式和侵入式(或沉没式)两种。高堰式分级机的溢流高于下端螺旋轴的中心，而低于螺旋叶片的上缘。分级液面长度不大，液面可直接感受到螺旋叶上搅动作用，故适于粗粒级分级作用，分级粒度多在0.15mm(100目)以上。侵入式(沉没式)分级机的下端螺旋叶片侵入在液面以上，分级面积大而又平稳，适于细粒级分级，分级粒度在0.15mm(100目)以下。它的溢流生产率高。此外，还有一种低堰式分级机，其分级液面低于下端螺旋轴承，液面很小，搅动作用大，主要用于含泥矿石的洗矿。

螺旋分级机结构组成：

　　螺旋分级机由U形水槽、螺旋、传动装置、升降机构、支承轴承等部分组成。

螺旋分级机工作原理：

　　矿浆从槽子的旁侧中部的进料口给入U形槽中，随着螺旋的低速回转和连续不断地搅拌矿浆，使的大部分轻而细的颗粒悬浮在上面，从溢流堰流出，成为溢流产品。粗而重的颗粒将沉降于槽低(沉砂)，被螺旋叶片推向斜槽的的上方并排出，输送过程中同时完成脱水。若沉砂经螺旋溜槽进入磨机再磨，进入磨机的沉砂便是返砂。高堰式分级机分级液面的长度不大，液面受到叶片的直接搅动，适合于分离出0.15~0.20mm的粗粒级，通常用在一段磨矿，与磨矿机相配合。沉没式螺旋分级机的下端螺旋有4-5圈全部浸在矿浆中，分级面积大，利于分出0.15mm细的粒级，常用在二段磨矿，与磨机构成机组。分级机生产中能够调节产量因素，是给矿浓度，常在磨机的排出口进行加水调节。在分级槽下端有一个框架，框架的上部横梁设有提升装置，用于调节螺旋下端升降，以调节螺旋离槽底的距离，调整螺旋负荷的大小。同时，停车时将螺旋抬起，防止沉砂埋压螺旋，影响下次启动。

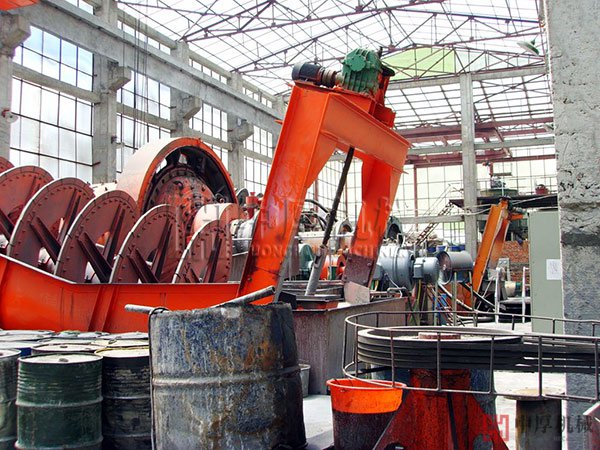

螺旋分级机使用现场

螺旋分级机技术参数
